★遊びかた、いろいろ？ 17cm四方のFlexATXマザー発売(2000年11月24日)

そのサイズが170×170mmと、とにかく小さいマザーボードが、今週(11/24)から秋葉原で発売になっている。Shuttle製で、型番は「FE22」。価格は1万5800円〜1万6800円前後。

怪造者：ついに出ましたな！こんなの欲しかったんです！詳しくはこちら！
http://db.ascii24.com/buyer/akiba/news/2000/11/24/620012-000.html?24
　

　
★省スペースパソコン用ＰＣＩボード仕様公開

ＰＣＩバス標準化団体（ＰＣＩ ＳＩＧ）は、2000年2月14日に「Low Profile PCI」の仕様を公開した。従来のＰＣＩバスの基板の高さが106mmなのに対し、新規格は64mmである。電気的な規格は従来のＰＣＩボードとかわらない。

怪造者：コンパクトＭＡＣなどの怪造マシンはけっこうボードの高さなどが問題になったりするけど、この仕様のカードが増えれば、今まで断念していたことが、案外簡単に実現するかもね。
　

　

★マザーボード規格「FlexATX」

　米IntelがDeveloper Forumで，パソコン・メインボードの新たなフォーム・ファクタを発表した。FlexATX V1.0という仕様で，これまでのmicroATXを拡張したものになる。microATXに比べ，ボードのサイズを最大25％小さくすることができる。設置場所に制限があるなどの用途に最適な，省スペース・パソコンの開発を可能にする。使いやすさが増しコスト削減も図れるとしている。筐体デザインはmicroATXやATXと互換性を持つ。

怪造者：横228.6mm×奥行き190.5mmとサイズは小さいけど、やはり問題は横幅、コンパクトMacに入れるにはぎりぎりのライン！。挑戦された方はぜひ掲示板に書き込んでください。

関連記事：
　http://www.pc.mycom.co.jp/pcfan/news/1999/02/25/03.html
　http://www.teleport.com/~ffsupprt/
　http://www.watch.impress.co.jp/pc/docs/article/991214/intel.htm

　

　

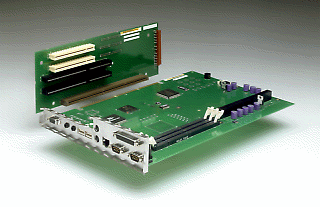

★マザーボード規格「ＮＬＸ」

The NLX Motherboard Form Factor　「NLX」は、従来メーカーや製品ごとにバラバラだった薄型パソコン用のマザーボードや、ライザーカード（マザーボードからISAバスやPCIバスを引き出すカード）の仕様に互換性を持たせるための規格。マザーボードのケースへの固定方法が規格化されており、マザーボードのサイズは最小20.32センチ（幅）×25.4センチ（奥行）、最大22.86センチ×34.54センチまでとなっている。規格化されたケースは側面からマザーボードを出し入れすることができるなど、メンテナンス性も考慮された設計になっている。また、ライザーカードはPCIバスやISAバスの信号線だけを持つ「Basic riser」と、それに加えてIDEやフロッピーディスクに必要な信号線も持っている「Extended riser」の2種類が規格化されている。このライザーカードは、マザーボードの上ではなく、マザーボード端に接続するようになっており、ライザーカード上のコネクタにフルサイズ拡張I/Oカードも装着できる。このほか、高速のグラフィックアクセラレータ専用スロット「AGP」にも対応しており、マザーボード上の接続コネクタ位置も決められている。

怪造者：ＦｌｅｘＡＴＸとは逆奥行きが25.4センチとちと大きい。それから、ライザーカードも必要なので、結構場所をとるかもね。こちらも挑戦された方がおられましたら、掲示板に書き込みしてくださいね。
　

　
★マザーボード規格「Baby-AT」


　ATオリジナルのマザーボードの横幅が30.5センチであるのに対し（これをfull sizeという）、21.6センチに縮小されている。奥行き方向は20.3センチ〜35.4センチ程度。少し前までは、PCのマザーボードといえばほとんどがこのタイプだったが、今はATXが流行。

怪造者：大きさ的には、このファクタのボードが一番理想的なんだけど、基盤についているコネクタは、キーボード、マウス、サウンドなどで、その他VGAやLANなどは別途基盤が必要。私の怪造MACには、このタイプのボードを利用しました。
　

　
★マザーボードの大きさのまとめ
　幅奥行き
ATX12インチ(305mm)9.6インチ(244mm)
Mini-ATX11.2インチ(284mm)8.2インチ(208mm)
microATX9.6インチ(244mm)9.6インチ(244mm)
FlexATX9インチ(228mm)7.5インチ(190mm)
NLX8〜9インチ(203.2〜220.5mm)10〜13.6インチ(254〜354.44mm)
Baby-AT8.5インチ(215.9mm)8〜13.6インチ(203〜354.44mm)

　

　

※このページの情報を元に怪造を行って、失敗しても、文句はなしね！(^^;

　　
